Applications pédagogiques*
- Etude, activités de câblage & dépannage confirmées en industrie & habitat sur :
- Les différents éléments composant un circuit d’éclairage, chauffage & autres : simple allumage, va & vient, télérupteur, interrupteur crépusculaire, gradateur de lumière, interphone, contacteur heures creuses & de puissance, compteur d’énergie, minuterie & horloge - Les différents types de protection d’un circuit électrique : disjoncteur différentiel, magnétothermique, relais thermique, contrôle vitesse nulle & temporisation - Les circuits de commande et puissance d’un moteur asynchrone : couplages moteurs, démarrage direct simple & inverseur, démarreur progressif & type TeSysU, tempo, variateur monophasé & tri avec résistance de freinage, mesure & affichage d’une vitesse de rotation
- Formation du conducteur d’installation au technicien de maintenance
- D’autres packs sont disponibles en fonction du niveau de formation attendu ou possibilité de compléter celui-ci avec des modules disponibles à l’unité :
- UDE001 : UNITE DEDECOUVERTEEN ELECTROTECHNIQUE - UAE001 : UNITE DE FORMATION EN ELECTROTECHNIQUE
|
Description

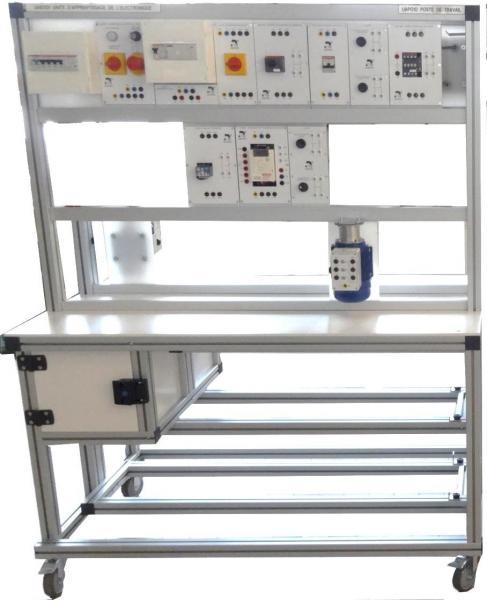

- Solutionprête à l’emploicomprenant unposte de travail mobile compacte double faces & ses modules additionnels
- Parfaite compatibilité avec les modules de la gamme électropneumatique UAP001 vous permettant de proposer des activités mixtes avec mise en œuvre d’actionneurs électriques & pneumatiques
- Structure légère & robuste en aluminium anodiséemontés sur4roues pivotantes avec freins
- Dimensions contenuesfacilitant les déplacements entre les différents ateliers, salles de classe ou centres de formation
- Matériel représentatif de l’industrie(marques, dimensions, robustesse, fonctions)
- Solution évolutivegrâce auxnombreux autres modules disponibles(nous consulter).
- La fabrication de cet équipement répond à laDirective Machine Européenne
Activités de maintenance par mise en place de défauts de câblage électriques
|
DESCRIPTIF TECHNIQUE
- 1 POSTE de travaiL, pour chaque face : pupitre vertical de montage sans outil des modules, table de travail, rangements accessoires à clef, zone de stockage des modules inutilisés
- 2 ALIMENTATIONS 400VAC TRI+NEUTRE : sectionneur, disjoncteur 30mA, voyant info tension, mise en énergie à clef, douilles double puits 4mm M pour 24V & F pour 230Vac
- 2 ALIMENTATIONS 24VDC : disjoncteur & fusible, mise en énergie à clef, douilles double puits 4mm
- 1 MOTEUR ASYNCHRONE TRI 230/400 V
- 1 MOTEUR ASYNCHRONE TRI 400/690 V
- 4 HUBLOTS A LAMPES 40W
- 1 PROJECTEUR & SON INTERRUPTEUR CREPUSCULAIRE
- 1 CONVECTEUR 500W
- 1 INTERPHONE AVEC TRANSFO & BOUTON POUSSOIR
- 1 CONTROLE TEMPORISATION
- 1 CONTROLE DE VITESSE NULLE
- 2 DISJONCTEURS MAGNETO-THERMIQUE 10A
- 2 DISJONCTEURS MAGNETO-THERMIQUE 16A
- 2 DISJONCTEURS DIFFERENTIEL MONO
- 1 COMPTEUR D’ENERGIE MONOPHASE
- 2 BOITIERS COMMANDE 2 BOUTONS POUSSOIR 2NO
- 2 BOITIERS COMMANDE DE 1 COMMUTATEUR 2NO + 1 BOUTON POUSSOIR 1NO/1NF
- 1 BOITIER COMMANDE DE 1 COMMUTATEUR 3 POSITIONS 3NO + 1 BOUTON POUSSOIR 1NO/1NF
- 4 INTERRUPTEURS SIMPLE ALLUMAGE HABITAT
- 4 BOUTONS POUSSOIR SIMPLE HABITAT
- 4 INTERRUPTEURS VA & VIENT HABITAT
- 1 CONTACTEUR HEURE CREUSE/PLEINE
- 1 TELERUPTEUR 230VAC POUR COMMANDER DES BP
- 1 CONTACTEUR DE PUISSANCE
- 1 GRADATEUR DE LUMIERE
- 1 MINUTEIRE + HORLOGE
- 2 CONTACTEURS 24VCC+CONTACTS AUXILIAIRES NO/NF
- 2 CONTACTEURS INVERSEURS 24VCC + CONTACTS AUXILIAIRES NO/NF
- 2 CONTACTS AUXILIAIRES TEMPORISES
- 1 DEMARREUR PROGRESSIF
- 1 DEPART MOTEUR TeSys U
- 2 PROTECTIONS MAGNETO-THERMIQUES
- 2 RELAIS THERMIQUES
- 1 VARIATEUR DE VITESSE MONO 0.18KW
- 1 VARIATEUR DE VITESSE TRI 0.37KW
- 1 RESISTANCE DE FREINAGE
- 1 AFFICHEUR AVEC POTENTIOMETRE+CAPTEUR DE VITESSE
1 LOT DE 142 CORDONS DE 2.5MM2 Ø4MM : dimensions & couleurs adaptées, Male pour 24V & Femelle pour 230Vac
|
UTILITES ET DIMENSIONS
- Alimentation électrique : 400 Vac – 50 Hz – 16 A
- Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
|
- Dimensions: (LxlxH mm): 1400 x 800 x 1800
- Poids (Kg): autour de 150 suivant le nombre de modules
|
|
