Applications pédagogiques*

-          Identification des composants et des circuits d’une pompe à chaleur air-eau

-          Mise en service et réglage d'une pompe à chaleur

-          Paramétrage des courbes de chauffe et autres paramètres de régulation

-          Etude du cycle thermodynamique et tracé sur diagramme enthalpique

-          Calcul des puissances thermiques mises en jeu

-          Maintenance d'une pompe à chaleur

Description

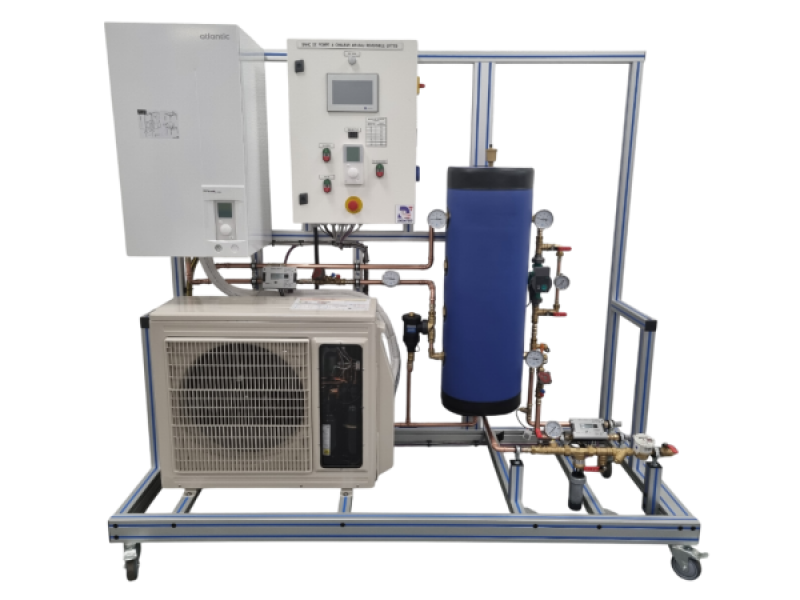

Le banc ERT105 permet l’étude d’une pompe à chaleur domestique réversible de marque ATALNTIC. Elle est équipé de deux circuits de dissipation et un ballon tampon. Celui-ci évite les court cycles et laissent aux élèves le temps de faire des réglages et des relevés. L'unité extérieure est positionnée sur le châssis principale du banc. Le circuit hydraulique comprend le circuit primaire de l'unité intérieure, un ballon tampon et deux circuits de dissipation. Chaque circuit de dissipation comprend un circulateur électronique à vitesse variable (régulation HMt ou débit), une vanne d'équilibrage sur le retour et deux raccords rapides pour la connexion des unités de dissipation (aérotherme, ventilo convecteur…)

Le banc est totalement instrumenté pour permettre une exploitation pédagogique maximale. Il peut être rajouté en option un système de supervision.

La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.

Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux.La fabrication de cet équipement répond à la directive machine  européenne

Cet équipement peut être utilisé seul ou associé aux autres équipements compatibles de notre gamme (voir dernière partie de ce document).

1. Pompe à chaleur AIR/EAU comprenant une unité intérieure et une unité extérieure.

Puissance nominale : 8KW

Marque : Atlantic

Modèle : ALFEA EXTENSA

1. Circuit primaire hydraulique comprenant :

-un compteur d'énergie

-une vanne d'équilibrage sur le retour

-un pot désemboueur

-deux thermomètres à cadran 0/120°C

1. Un ballon tampon de 50L avec vanne de vidange en point bas et purgeur d'air automatique en point haut
2. Une ligne de remplissage d'eau avec vanne d'arrêt, compteur, filtre, disconnecteur et manomètre

• Alimentation électrique : 230 Vac – 50 Hz
• Alimentation en eau : 15 L/min – 3 bars
• Evacuation d’eau : au niveau du sol
