Applications pédagogiques*

-          Identification des composants d’une installation frigorifique avec compresseur hermétique fonctionnant au R290

-          Mise en service et réglages d’une installation frigorifique

-          Procédure de récupération et de charge d’un fluide frigorigène de type A3

-          Réglage de composants (pressostat)

-          Opérations de maintenance sur une installation frigorifique

-          Tracer du cycle frigorifique sur diagramme enthalpique pour vérifier le fonctionnement de l’installation

La machine est compatible avec une utilisation en ERP (charge inférieure à 150grs)

Description

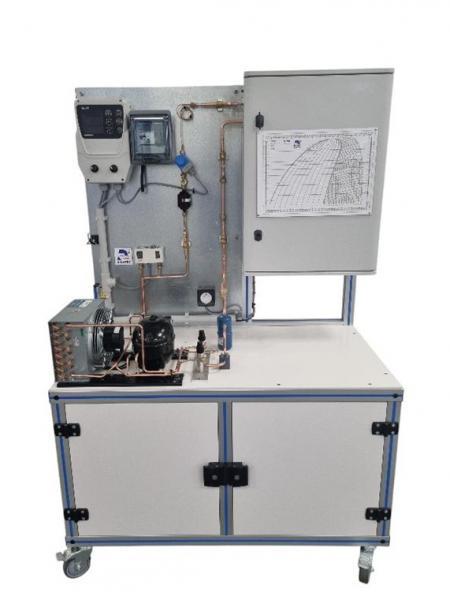

Le banc HFF290 est conçu pour former les apprenants à la manipulation du fluide R290. L’installation est basée sur un cycle frigorifique fonctionnant au R290. Elle comprend les composants principaux d’une installation positive, un compresseur, un condenseur, un détendeur (capillaire), un évaporateur. Des raccords Schrader permettent aux apprenants le raccordement d’un manifold pour les opérations de charge, de récupération et de vérification de fonctionnement.

La partie chambre froide est simulée par une armoire. La porte de l’armoire est équipée d’un diagramme enthalpique R290 avec surface effaçable (format A3). Un thermostat de régulation va piloter le fonctionnement du compresseur (régulation thermostatique). Un commutateur placé sur le coffret est utilisé pour stopper le fonctionnement du condenseur (cela facilite le réglage des pressostats) et un autre pour stopper l’électrovanne (facilite la dépose du manifold).

La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire. Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. En partie basse, le banc comporte une zone de rangement équipée de deux portes avec fermeture à clé (rangement de l’outillage).

Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein. Il comporte un coffret électrique avec disjoncteur différentiel 30mA.

1. Compresseur hermétique de puissance 500W environ
2. Soupape de sécurité
3. Condenseur à air à ventilation forcée avec temporisation pour le brassage de l’air
4. Vannes de service
5. Pressostat de sécurité HBP
6. Vanne à boisseau avec raccord Schrader
7. Filtre déshydrateur 1/4"
8. Voyant d’état du fluide
9. Electrovanne
10. Détendeur à capillaire
11. Evaporateur à convection forcée puissance 495 à dt 7K
12. Vanne de régulation de pression d’évaporation type KVP
13. Bouteille anti-coup de liquide

Le banc comporte également :
-un module d’alimentation électrique avec un disjoncteur différentiel et une prise 2P+T pour raccorder les accessoires (pompe, station de récupération.)

-un coffret de régulation thermostatique digital avec sonde dans la chambre. Le coffret pilote le compresseur. Deux commutateurs permettent de stopper le fonctionnement du condenseur et de l’électrovanne (réglage du pressostat).

-une chambre froide simulée par une armoire. La porte de l’armoire est équipée d’un diagramme enthalpique R290 avec surface effaçable (format A3)

-une zone de rangement en partie basse du châssis avec accès par deux portes. Une fermeture à clé permet de sécuriser le stockage.

• Alimentation électrique : 230 Vac – 50 Hz – 10 A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre
• Dimensions : (LxlxH mm) : 1160 x 640 x 1790
• Poids (Kg) : 150
