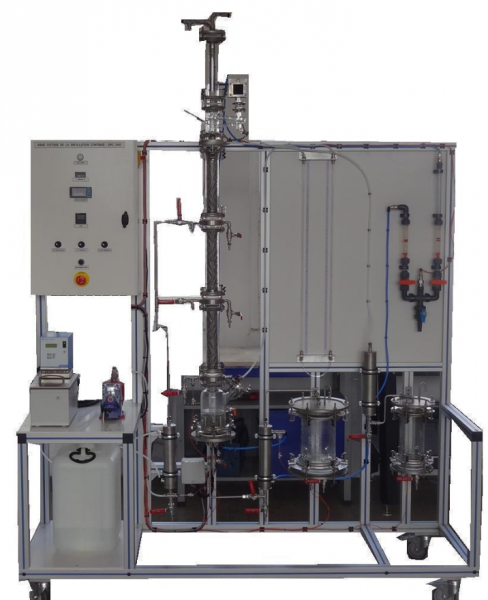

Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.
Le banc comporte un coffret d'alimentation principal conforme aux normes électriques européennes avec sectionneur d'alimentation générale, voyant blanc de présence tension, bouton d'arrêt d'urgence, raccordement à la terre et protection différentielle. Il est équipé d’un écran tactile 7 pouces affichant les mesures de température, de débit d’eau et de pression différentielle.
Les éléments en contact avec les réactifs sont en téflon, en PEHD, en acier inoxydable et en verre borosilicate.
1.Bidon d’alimentation en polyéthylène, volume 20 litres
2.Pompe d’alimentation à commande manuelle, débit 15L/h
3.Bain thermostaté, puissance 2kW, volume 5 litres
4.Préchauffeur d’alimentation avec deux vannes pour alimentation à 33% et 66% de la colonne
5.Bouilleur en verre borosilicaté DN100, chauffage Électrique, équipé d’une sécurité de niveau minimum et d’une sécurité de température maxi, orifice de chargement manuel DN25
6.Colonne en verre borosilicaté, DN50, en trois éléments de 330 mm avec garnissage Multiknitt avec trois plateaux pour prise d’échantillon avec vannes et sondes Pt100
7.Tête de colonne en verre borosilicaté, DN50, avec prise de température, équipée d’une vanne de reflux automatique pour contrôler le taux
8.Condenseur vertical en inox, calandre en verre borosilicate et event
9.Recette du résidu en verre borosilicaté, équipée d’une vanne de vidange en inox, volume utile 5 litres
10.Recette du distillat en verre borosilicaté, équipée d’une vanne de vidange en inox, volume utile 2 litres
11.Deux bidons de récupération du distillat et du résidu en polyéthylène, volume 10 litres
12.Capteur de pression différentielle sur la colonne
13.Réfrigérants en inox (distillat et résidu)
14.Deux débitmètres d’eau avec vanne de réglage
