Aplicaciones pedagógicas*

• Activités de perfectionnement (création de schémas complexes puis câblages, compréhension de la logique séquentielle, programmation d’un API multi-langage) en pneumatique & automatisme industrielles sur :

-          Les différents éléments composant une chaine d’action complexe

-          Le choix d’un type de commande & distributeur (à commande manuelle, pneumatique ou électrique) suivant des environnements différents

-          Le choix d’un type de vérins en fonction d’un cahier des charges : simple et double effet, iso ou compact, rotatif à palettes ou à pignon/crémaillère, à tige creuse, anti-rotation ou guidé, avec bloqueur ou sans tige

-          Les systèmes de préhension par ventouse, le fonctionnement d’un venturi

-          Le paramétrage d’un capteur de pression analogique en pressostat ou vacuostat

-          Le choix d’un type de capteurs (optiques, inductifs, capacitifs, ILS, etc…) en fonction d’un type de vérin & d’une application donnée

-          Les fonctions ET/OU, les clapets anti-retours, les réglages débit/pression

-          La création d’un grafcet, la programmation dans des langages différents (ladder, blocs logiques, grafcet) pour la mise en œuvre d’un manipulateur pneumatique cartésien à ventouse à 3 actionneurs ou polaire à pince à 4 actionneurs

• Formation du conducteur d’installation au technicien de maintenance confirmé
• D’autres packs sont disponibles en fonction du niveau de formation attendu ou possibilité de compléter celui-ci avec des modules à l’unité (nous consulter) :
  • UDP001 : UNITE DE DECOUVERTE EN PNEUMATIQUE & AUTOMATISME
  • UFP001 : UNITE DE FORMATION EN PNEUMTIQUE & AUTOMATISME

Descripción

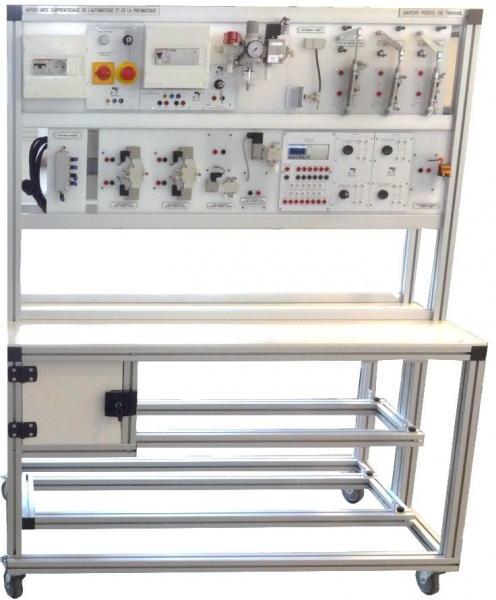

• Solution prête à l’emploi comprenant un poste de travail mobile compacte double faces & ses modules additionnels
• Parfaite compatibilité avec les modules de la gamme électrotechnique UAEvous permettant de proposer des activités mixtes avec mise en œuvre d’actionneurs électriques & pneumatiques
• Structure légère & robuste en aluminium anodisée montés sur 4 roues pivotantes équipées de freins
• Dimensions contenuesfacilitant les déplacements entre vos différents ateliers, salles de classe ou centres de formation
• Matériel représentatif de l’industrie(marques, dimensions, robustesse, fonctions)
• Solution évolutivegrâce auxnombreux modules à disposition(nous consulter).
• La fabrication de cet équipement répond à laDirective Machine Européenne
• Activités de maintenancepar mise par mise en place de défauts de câblage électriques et/ou pneumatiques
• Commande des actionneurs en manuel ou via 6 programmespréinstallésdans les automates permettant d’optimiser le temps des séances de travail et faciliter le travail des formateurs

• 1 POSTE de travaiL, pour chaque face : pupitre vertical de montage sans outil des modules, table de travail, rangements des accessoires à clef, zone de stockage des modules inutilisés
• 2 ALIMENTATIONS ELECTRIQUES 230VAC + 2 EN 24VDC : sectionneur, disjoncteur 30mA, voyant tension, mise en énergie à clef, douilles double puits, fusible
• 2 ALIMENTATIONS PNEUMATIQUES A CLEF : sectionneur à cadenas, filtre, régulateur, manomètre & mise en pression progressive
• 1 PARTIE OPERATIVE MANIPULATEUR CARTESIEN + 1 PARTIE OPERATIVE MANIPULATEUR POLAIRE
• 2 VERINS ISO DOUBLE EFFET + 2 ISO SIMPLE EFFET + 2 VERINS COMPACTS DOUBLE EFFET + 1 A BLOQUEUR DE TIGE + 1 ANTI-ROTATION + 1 A GUIDAGE + 1 ROTATIF PIGNON/CREMAILLIERE + 1 ROTATIF A PALETTES + 1 VENTOUSE AVEC VENTURI : tous équipés de régulateurs de débit, détecteurs ILS raccordements à douilles & clips pour montage rapide de capteurs de diverses technologies
• 2 CAPTEURS INDUCTIFS + 2 CAPACITIFS + 2 OPTIQUES
• 2 PRESSOSTATS/VACUOSTATS + 2 REGULATEURS DE PRESSION AVEC MANOMETRE
• 2 LOTS DE 10 Tés + 1 COURONNE DE TUYAU PU Ø6MM
• 2 CLAPETS ANTI-RETOUR + 2 FONCTIONS ‘ET’ & 2 ‘OU’
• 2 NOURRICES AVEC 5 ORIFICES AUTO-OBTURANTS
• 2 BOITIERS COMMANDE 2 BOUTONS POUSSOIRS 2 NO
• 2 BOITIERS COMMANDE 1 COMMUTATEUR 2NO + 1 BOUTON POUSSOIR 1NO/1NF
• 2 AUTOMATES 8E-6S RELAIS + LOGICIEL + CORDON
• 2 BOITIERS 2 BOUTONS POUSSOIR PNEUMATIQUE 2/2
• 2 BOITIERS 2 COMMUTATEURS 2 POSIT PNEUM 2/2
• 1 LOT DE 50 CORDONS DE 2.5MM2 Ø4MM : dimensions 50 à 100cm, rouge & noirs
• 2 DISTRIBUTEURS 3/2 MONO COMMANDE PNEUM
• 2 DISTRIBUTEURS 5/2 MONO COMMANDE PNEUM
• 3 ELECTRODISTRIBUTEURS 3/2 MONOSTABLE
• 2 ELECTRODISTRIBUTEURS 5/2 MONOSTABLE
• 4 ELECTRODISTRIBUTEURS 5/2 BISTABLE
• 2 DISTRIBUTEURS 3/2 BISTABLE CDE COMMUTATEUR
• 2 DISTRIBUTEURS 5/2 MONOSTABLE CDE POUSSOIR
• 2 DISTRIBUTEURS 5/2 BISTABLE CDE COMMUTATEUR.

• Alimentation électrique : 230 Vac – 50 Hz - 10A

Type d’alimentation électrique : 1 phase + Neutre + Terre
