Applications pédagogiques*

-          Etude d’un système de canal ouvert

-          Etude d’un régime fluvial

-          Etude d’un régime torrentiel

-          Influence de l’inclinaison du canal

-          Etude de différents déversoirs (différentes variété de vannes, différents déversoirs, différents seuils…)

-          Calculs de débits

-          Visualisation d’écoulements

-          Ressaut hydraulique

-          Application et compréhension de la formule de Manning.

Description

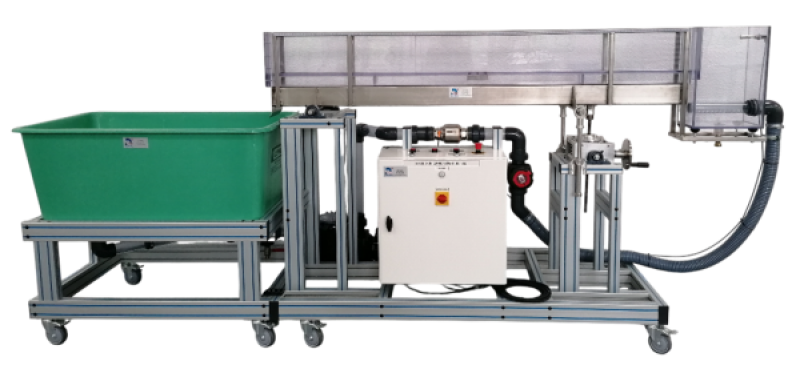

Le banc BCI 050 permet d’étudier des écoulements en canal ouvert. L’eau est pompée dans une réserve d’eau et envoyée au travers du canal ouvert.

Les utilisateurs peuvent visualiser les écoulements dans le canal et placer des obstacles afin de voir l’impact sur l’écoulement.

La pente du canal est réglable afin de pouvoir créer différents types d’écoulement (fluvial ou torrentiel)

La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.

Sa structure en aluminium anodisée sur roues avec freins lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne.

1 Canal ouvert
Parois transparentes
Section : 200 x 80 mm
Longueur : 2000 mm
Châssis en acier inoxydable
Le canal est équipé d’un Limnimètre mobile
pour mesurer la profondeur et d’un chronomètre

2 Emplacement pour déversoirs
Déversoirs fournis :
- déversoir à paroi mince sans contraction latérale
- déversoir à paroi mince à contraction latérale
- déversoir à paroi mince triangulaire
- déversoir à seuil épais
D’autres déversoirs sont proposés en option (non fournis)

3 Cuve de tranquillisation amont
Vanne de vidange en partie basse
Capteur de niveau haut

4 Système mécanique d’inclinaison
Système à vis
Actionnement manuel vers le haut et le bas
Un inclinomètre numérique indique l’angle d’inclinaison

5 Débitmètre
Débitmètre électromagnétique
Affichage numérique local

6 Vanne de réglage du débit

7 Pompe de circulation
Pompe centrifuge adaptée au canal avec filtre en amont
La vitesse de la pompe est pilotée par un variateur
de fréquence à consigne manuelle
détecteur de débit pour éviter la marche à sec

8 Bride de sortie du canal
Raccordement possible d'une extension (en option)
Possibilité de mettre une vanne guillotine
Ecoulement direct dans le réservoir de stockage

9 Coffret électrique comprenant :
Un sectionneur général
Un voyant présence tension
Un bouton de mise en marche de la pompe
Un potentiomètre pour l'ajustement de la vitesse de la pompe
Un bouton d’arrêt d’urgence

10 Réservoir de stockage d’eau 300 L
Cuve en fibre
Vanne de vidange en partie basse

• Alimentation électrique : 230 VAC - 50Hz - 10A
• Alimentation en eau : 300 L
• Dimensions canal : (L x l x H mm) : 2000 x 80 x 200
• Dimensions:  (LxlxH mm): 3500 x 800 x 1500
• Poids (Kg): 350
