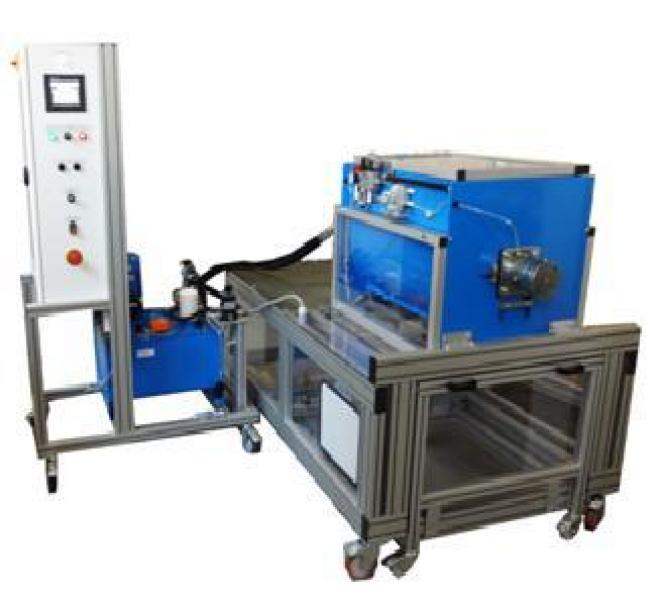

Châssis métallique sur roues pivotantes freinées Paliers - roulements à double rangée de billes rotulants – joints à lèvres – étanchéité de cuve par presse étoupe – vis de réglage de la position du palier Rotor à pales en acier – déport de pales réglables – position de l’axe réglable par les paliers. Motoréducteur 2.2 kW à réducteur épicycloïdal– 56TR/min env. en sortie (peut être remplacé par d’autres motoréducteurs et ainsi que le moteur hydraulique fourni avec la centrale) Trappe inférieure de vidange guidée par douilles à billes et galets à roulements à billes–vérin pneumatique- 2 détecteurs ILS – distributeur 5/2 Coffret électrique (voir détail ci-après) monté sur structure mobile intégrant également la centrale hydraulique de la machine. Ensemble hydraulique (voir schéma) composé de : centrale hydraulique avec réservoir 55L, moteur 2.2kW, pompe à engrenage 9L/Min environ, limiteur de pression, thermostat, niveau visuel, filtre retour avec indicateur de colmatage, manomètre, prises de pression, distributeur 4/3, moteur 160cm3/tr
|
Coffret sur structure mobile Pupitre avec boutonnerie, voyants et IHM magelis tactile couleur 5.7’’ Automate twido, disjoncteurs, différentiel, disjoncteurs moteurs, contacteur général, alimentation 24vdc… 3 Platines moteur interchangeables : Fournies : contact. inverseur - démarreur progressif Option :Variateur Matériel de rechange fourni : 2 roulements à bille, 1 jeu de tresses, 1 kit joints palier, 2 douilles à billes. Matériel défaillant fourni (pour diagnostic et maintenance corrective) : 1 distributeur hydraulique, 1 vérin pneumatique, 1 contacteur, 1 détecteur. Matériel pour activités d’amélioration : 1 limiteur de débit double hydraulique, 1 régulateur de débit manuel, 1 régulateur de débit proportionnel 2 et 3 voies et 1 carte de régulation compacte. 2 manomètres et 1 débitmètre 2 bacs de matière 1 fut d’huile |
